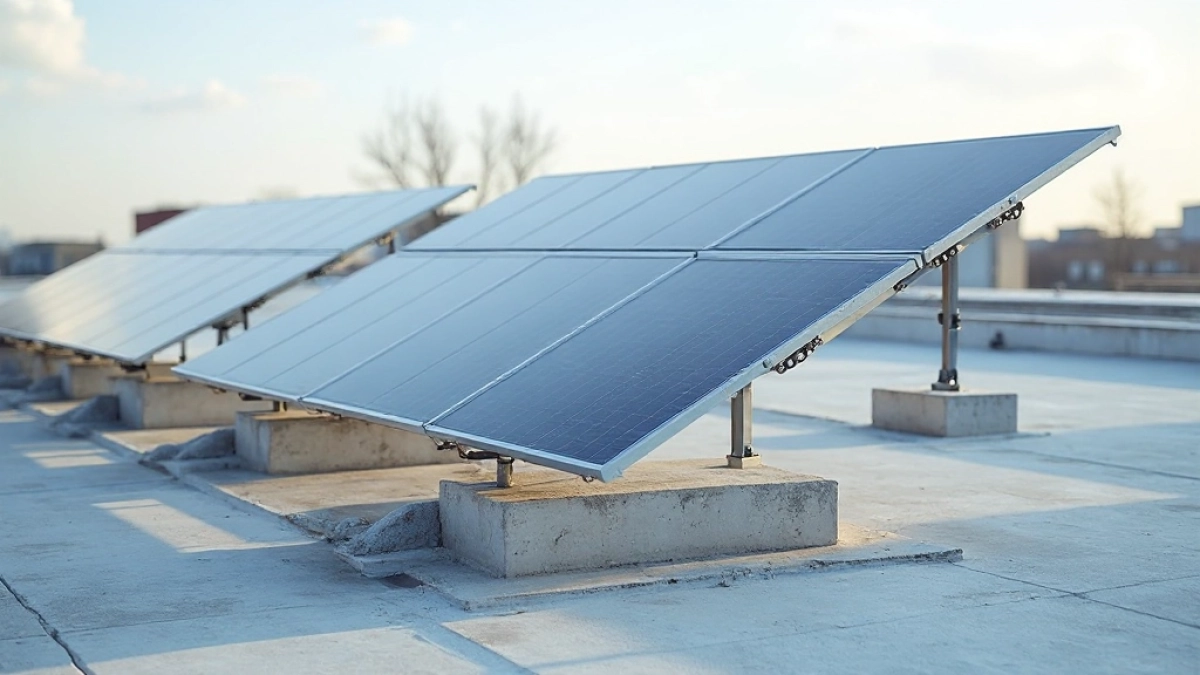

System montażu paneli fotowoltaicznych na dachu płaskim

Montaż paneli fotowoltaicznych na dachu płaskim wymaga rozwiązań, które zapewnią stabilność bez ingerencji w poszycie dachowe, szczególnie gdy nośność jest ograniczona. Kluczowe wątki to podział systemów na balastowe, aerodynamiczne i klejone, konstrukcje wykorzystujące ciężar bloczków betonowych do kotwiczenia pod kątem około 30 stopni, oraz kryteria wyboru dostosowane do warunków wiatrowych i obciążenia dachu. Te systemy minimalizują ryzyko uszkodzeń membrany i optymalizują wydajność modułów dzięki cyrkulacji powietrza.

• Podział systemów montażowych na dach płaski
• Konstrukcje balastowe na dach płaski
• Systemy aerodynamiczne na dach płaski
• Podwyższone konstrukcje aerodynamiczne dach płaski
• Klejone systemy montażowe dach płaski
• Ekierki balastowe na dach płaski
• Wybór systemu montażu na dach płaski
• Pytania i odpowiedzi: System montażu paneli fotowoltaicznych na dachu płaskim

Podział systemów montażowych na dach płaski

Systemy montażowe na dach płaski dzielą się przede wszystkim według sposobu stabilizacji, co decyduje o ich odporności na wiatr i śnieg. Podstawowy podział obejmuje konstrukcje balastowe, klejone oraz aerodynamiczne, z których każda odpowiada innym parametrom dachu. Balastowe opierają się na ciężarze materiałów, aerodynamiczne na kształtach redukujących opór powietrza, a klejone na chemicznym połączeniu z powierzchnią. Ten podział pozwala dopasować instalację do membran EPDM czy PVC bez wiercenia otworów. Rozumiesz, jak ważna jest ta klasyfikacja, bo błędy w doborze prowadzą do niestabilności całej konstrukcji.

Krok po kroku w podziale systemów:

• Określ typ dachu pod kątem nośności i materiału pokrycia.
• Porównaj balastowe z klejonymi pod względem ingerencji.
• Analizuj aerodynamiczne dla stref o silnych wiatrach.
• Dopasuj kąt nachylenia paneli do 30 stopni dla optymalnego uzysku energii.
• Sprawdź certyfikaty stabilności według norm PN-EN 1991-1-4.

W strefach wietrznych dominują systemy aerodynamiczne, bo ich profile kierują strumień powietrza, zmniejszając siłę ssania. Balastowe sprawdzają się na dachach o słabej nośności, gdzie bloczki betonowe o wadze 20-50 kg na moduł zapewniają kotwiczenie. Klejone systemy nadają się do lekkich membran, tworząc trwałą więź chemiczną. Podział ten ewoluował wraz z normami, uwzględniając kategorie terenowe od I do IV. Dzięki temu inwestorzy unikają nadmiernego obciążenia, zachowując integralność dachu.

Zobacz także: Jak wykończyć dach jednospadowy? Kompletny poradnik

Normy europejskie klasyfikują dachy płaskie według stref wiatrowych, co wpływa na wybór podziału. W kategorii IV wymagane są systemy o niskim profilu aerodynamicznym. Balastowe konstrukcje często łączą się z ekierkami dla precyzyjnego ustawienia rzędów paneli. Ten podział nie jest sztywny – hybrydy balastowo-aerodynamiczne zyskują popularność. Zrozumienie tych różnic ułatwia planowanie instalacji krok po kroku.

Konstrukcje balastowe na dach płaski

Konstrukcje balastowe stabilizują panele fotowoltaiczne wyłącznie ciężarem bloczków betonowych lub stalowych podstaw, eliminując wiercenie w membranie dachowej. Typowy zestaw obejmuje ramy aluminiowe z bloczkami po 25-40 kg na punkt kotwiczenia, ustawiając moduły pod kątem 30 stopni. Obciążenie wiatrem przenoszą na balast, co chroni delikatne pokrycie. Te systemy ważą od 10 do 15 kg/m² dodatkowo, co jest akceptowalne dla większości dachów przemysłowych. Widzisz, jak proste to rozwiązanie dla dachów o ograniczonej nośności?

Montaż konstrukcji balastowej krok po kroku:

Zobacz także: Remont dachu: cennik 2025 i koszty wymiany pokrycia

• Zmierz powierzchnię dachu i oblicz liczbę paneli.
• Ustaw ramy aluminiowe w rzędach z odstępami 1,5-2 m.
• Umieść bloczki betonowe na hakach ram, kontrolując poziom.
• Przymocuj panele śrubami do ram pod kątem 30°.
• Sprawdź stabilność symulacją wiatru do 150 km/h.
• Zabezpiecz kable w kanałach pod ramami.

Bloczki betonowe o gęstości 2400 kg/m³ zapewniają stabilność nawet w porywach 160 km/h, według testów laboratoryjnych. Aluminiowe profile odporne na korozję wytrzymują 25 lat ekspozycji. Koszt takiej konstrukcji to około 150-250 zł/m², zależnie od skali. Na dachach o nachyleniu poniżej 5° balast zapobiega ślizganiu się śniegu pod panelami. Te konstrukcje redukują czas montażu do 1-2 dni na 100 m².

Porównanie obciążeń w konstrukcjach balastowych

Tabela pokazuje, jak dobierać balast do strefy wiatrowej. Wzmocnione bloczki minimalizują liczbę punktów obciążenia. Konstrukcje te integrują się z systemami monitoringu wibracji dla długoterminowej niezawodności.

Systemy aerodynamiczne na dach płaski

Systemy aerodynamiczne na dach płaski wykorzystują specjalnie profilowane blachy lub lamele, które kierują wiatr nad i pod panelami, redukując siłę ssania nawet o 40%. Profile o krzywiznach parabolicznych minimalizują opór, pozwalając na lżejszy balast – zaledwie 10-20 kg/m². Panele montuje się na niskich ramach, pod kątem 25-35 stopni, co poprawia samooczyszczanie z liści i śniegu. To idealne dla wysokich budynków w otwartym terenie. Czujesz ulgę, wiedząc, że wiatr staje się sprzymierzeńcem?

Instalacja systemu aerodynamicznego krok po kroku:

• Wyznacz strefy montażu z uwzględnieniem krawędzi dachu.
• Montuj lamele aerodynamiczne na podstawach balastowych.
• Ustaw panele na profilach z klinami kątowymi.
• Testuj aerodynamikę dmuchawą laboratoryjną.
• Dopasuj odstępy między rzędami do 1,8 m dla cyrkulacji.

Testy w tunelach aerodynamicznych potwierdzają redukcję sił do 60% w porównaniu z płaskimi instalacjami. Aluminiowe lamele o grubości 2 mm chronią przed gradem. Wydajność paneli rośnie o 5-8% dzięki lepszemu chłodzeniu. Koszty instalacji wahają się od 200 do 300 zł/m². Te systemy kwalifikują się do subsydiów za innowacyjność.

Wysokość konstrukcji nie przekracza 20 cm, co unika problemów z estetyką i bezpieczeństwem. Integracja z inwerterami dachowymi upraszcza okablowanie. W warunkach morskich profile z powłokami polimerowymi wydłużają żywotność do 30 lat.

Redukcja sił wiatru w systemach aerodynamicznych

Wykres poniżej ilustruje porównanie sił ssania dla różnych konfiguracji.

Podwyższone konstrukcje aerodynamiczne dach płaski

Podwyższone konstrukcje aerodynamiczne unoszą panele na 30-50 cm nad dach, poprawiając wentylację i chroniąc membranę przed kondensacją. Lamele o wysokości 40 cm kierują powietrze pod moduły, obniżając temperaturę o 10-15°C i zwiększając wydajność o 7%. Balast ograniczono do 15 kg/m² dzięki optymalizacji aerodynamicznej. Kable układane w szczelinach unikają wilgoci. To rozwiązanie dla dachów z intensywnym ruchem pieszym poniżej. Wyobrażasz sobie, jak powietrze swobodnie krąży, przedłużając życie paneli?

Kroki montażu podwyższonej konstrukcji:

• Instaluj podstawy z regulowanymi nogami na balastach.
• Montuj pionowe lamele aerodynamiczne.
• Umieszczaj panele na poprzecznych profilach pod kątem 30°.
• Zapewnij dostęp serwisowy między rzędami.
• Weryfikuj stabilność pod obciążeniem śniegowym 1,5 kN/m².
• Zabezpiecz przed ptakami siatkami wentylacyjnymi.

Cyrkulacja powietrza redukuje straty mocy o 12% latem. Wysokość pozwala na inspekcję membrany bez demontażu. Materiały z anodowanego aluminium wytrzymują sól morską. Koszt to 250-350 zł/m², rekompensowany wyższymi uzyskami. Normy PN-EN 1090 gwarantują spawalność połączeń.

Podwyższenie minimalizuje akumulację brudu, ułatwiając czyszczenie. W instalacjach powyżej 500 kWp hybrydy z trackerami zwiększają produkcję o 20%. Te konstrukcje dominują na halach logistycznych.

Klejone systemy montażowe dach płaski

Klejone systemy montażowe stosują silikony strukturalne lub taśmy akrylowe do trwałego połączenia podstaw z membraną dachową, bez balastu czy wiercenia. Klej o wytrzymałości 2,5 N/mm² trzyma profile pod panele pod kątem 30 stopni. Nadają się do membran TPO i PVC, gdzie obciążenie nie przekracza 5 kg/m². Czas utwardzania to 24-48 godzin. To dyskretne rozwiązanie dla dachów zabytkowych. Widzisz zaletę w braku widocznych śladów?

Proces klejenia krok po kroku:

• Oczyść powierzchnię membrany alkoholem izopropylowym.
• Nałóż klej na podstawy aluminiowe primerem.
• Dociśnij i utrzyj przez 5 minut na moduł.
• Montuj ramy i panele po wstępnym utwardzeniu.
• Testuj przyczepność po 72 godzinach.

Klejone mocowania wytrzymują cykle termiczne od -40 do +80°C. Redukują masę własną o 80% w porównaniu z balastowymi. Certyfikaty ETAG aprobują je do stref II wiatrowych. Koszty to 100-200 zł/m², najniższe wśród opcji. Idealne dla dachów z folią bitumiczną.

Utrata przyczepności zdarza się rzadko przy właściwym przygotowaniu podłoża. Integracja z systemami monitoringu naprężzeń przedłuża trwałość. Te systemy zyskują na popularności w urbanistyce.

Wytrzymałość klejów strukturalnych

Ekierki balastowe na dach płaski

Ekierki balastowe to kątowe wsporniki aluminiowe z bloczkami, mocujące pojedyncze panele lub rzędy na dachu płaskim. Każda ekierka waży 15-25 kg z balastem, ustawiając moduł pod optymalnym kątem 30 stopni. Zapobiegają obracaniu się paneli w wietrze dzięki szerokiej podstawie. Montaż bez narzędzi ciężkich skraca prace do godzin. To modułowe rozwiązanie dla nieregularnych dachów. Docenisz ich prostotę w małych instalacjach.

Montaż ekierkami krok po kroku:

• Rozmieść ekierki co 1 m wzdłuż krawędzi panela.
• Umieść betonowe obciążniki w uchwytach.
• Przymocuj panel zaciskami do ekierki.
• Ustaw rząd z odstępami wentylacyjnymi 10 cm.
• Sprawdź poziom i stabilność ręcznie.
• Połącz kable w listwach ochronnych.

Ekierki z certyfikatem DIBt wytrzymują 2 kN na punkt. Aluminiowa powłoka antykorozyjna zapewnia 20 lat użytkowania. Koszt jednej to 50-80 zł, skalowalny dla dużych powierzchni. Redukują cień między panelami o 15%. Popularne na garażach podziemnych.

Warianty z regulacją kąta adaptują się do pór roku. Łączą się z aerodynamicznymi osłonami dla lepszej efektywności. Te ekierki minimalizują naprężenia termiczne na membranie.

Wybór systemu montażu na dach płaski

Wybór systemu montażu zależy od nośności dachu, strefy wiatrowej i materiału pokrycia – zacznij od analizy obciążenia statycznego. Dla membran EPDM preferuj balastowe lub aerodynamiczne, unikając klejonych na PVC. Kąt 30° maksymalizuje produkcję w Polsce o 20% rocznie. Koszty i czas montażu różnią się znacząco. Podejdź do tego systematycznie, by uniknąć korekt.

Kryteria wyboru krok po kroku:

• Oceń nośność dachu wg ekspertyzy (min. 20 kg/m²).
• Sprawdź mapę stref wiatrowych (kategorie I-IV).
• Porównaj masę: balastowe 15 kg/m², klejone 3 kg/m².
• Dobierz do skali: ekierki dla <50 kWp, ramy dla większych.
• Uwzględnij wentylację dla spadku temperatury paneli.
• Weryfikuj gwarancje na 25 lat.

W strefie III aerodynamiczne podwyższone oszczędzają 30% balastu. Tabela kosztów pomaga w kalkulacjach. Czas montażu balastowego to 0,5 dnia/100 m², klejonego 1 dzień. Hybrydy łączą zalety dla dachów zielonych.

Porównanie kosztów i czasu

Dane wykresu pochodzą z analiz branżowych 2025. Dla dachów o nachyleniu 2° balastowe dominują. Aerodynamiczne wygrywają w wysokich budynkach. Wybór wpływa na ROI instalacji o 10-15%.

Pytania i odpowiedzi: System montażu paneli fotowoltaicznych na dachu płaskim

• Jakie są główne typy systemów montażowych paneli fotowoltaicznych na dachu płaskim?

  Systemy montażowe na dachach płaskich dzielą się przede wszystkim ze względu na sposób mocowania. Najpopularniejsze są systemy balastowe, które wykorzystują bloczki betonowe do stabilizacji bez ingerencji w strukturę dachu. Wyróżnia się też systemy aerodynamiczne, minimalizujące opory wiatru dzięki specjalnym profilom, często z podwyższoną konstrukcją poprawiającą cyrkulację powietrza pod panelami.

• Czym charakteryzują się systemy balastowe i dlaczego są idealne dla dachów o ograniczonej nośności?

  Systemy balastowe opierają się na bloczkach betonowych jako elemencie stabilizującym, co eliminuje potrzebę wiercenia czy mechanicznego mocowania do poszycia dachowego. Są szczególnie polecane dla dachów o niskiej nośności, umożliwiając instalację paneli pod kątem ok. 30° bez obciążania struktury, co skraca czas montażu i chroni membranę dachową.

• Jakie zalety oferują systemy aerodynamiczne na dachach płaskich?

  Systemy aerodynamiczne minimalizują opory wiatru dzięki kształtowi profili, co zwiększa stabilność. Podwyższona konstrukcja poprawia cyrkulację powietrza pod panelami, podnosząc ich wydajność i żywotność, a także chroni przewody elektryczne przed wilgocią i uszkodzeniami. Są dostosowane do warunków atmosferycznych i kategorii wiatrowych.

• Jak wybrać odpowiedni system montażowy i czy wymaga on ingerencji w dach?

  Wybór zależy od nachylenia dachu, obciążenia, warunków wiatrowych i kategorii montażowych. Systemy balastowe i aerodynamiczne nie wymagają wiercenia, co chroni poszycie i skraca montaż. Zaleca się analizę specyfiki dachu, by uniknąć błędów i zapewnić optymalną efektywność instalacji.
